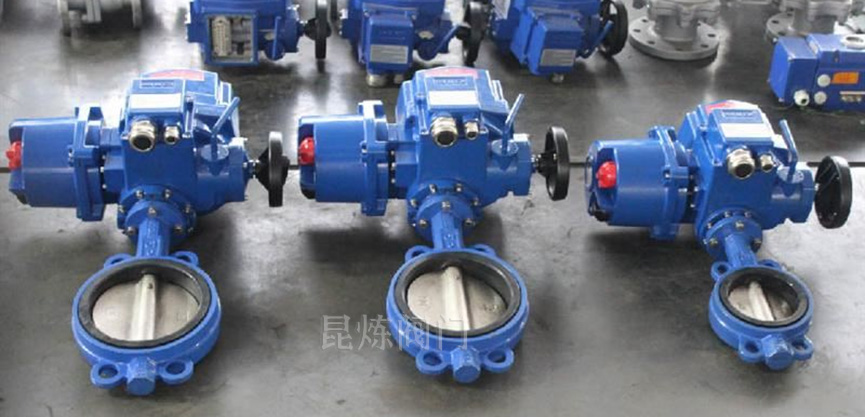

電動硬密封對夾蝶閥的流量系數Kv值是衡量蝶閥流通能力的指標。流量系數Kv值越大說明介質流過閥門時的壓力損失越小，流量系數Kv值隨電動硬密封對夾蝶閥的尺寸、形式和結構而變化，不同類型和不同公稱尺寸的電動硬密封對夾蝶閥都要分別進行試驗，才能確定該種蝶閥的流量系數。以下表格為電動硬密封對夾蝶閥的流量系數Kv值（僅供參考）。
| 公稱尺寸 | NPS | 2 | 2-1/2 | 3 | 4 | 5 | 6 | 8 | 10 |
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
| 壓力等級 | CL150 | 93 | 133 | 188 | 343 | 400 | 930 | 1812 | 2750 |
| CL300 | 93 | 133 | 188 | 343 | 400 | 868 | 1678 | 2500 | |
| CL600 | 52 | 78 | 120 | 228 | 346 | 744 | 1450 | 2125 | |
| PN6 | 100 | 133 | 165 | 400 | 510 | 1050 | 2200 | 3300 | |
| PN10 | 100 | 133 | 165 | 400 | 510 | 1050 | 2200 | 3300 | |
| PN16 | 100 | 133 | 165 | 400 | 510 | 1050 | 2200 | 3300 | |
| PN25 | 93 | 133 | 120 | 230 | 400 | 660 | 1500 | 2400 | |
| PN40 | 93 | 133 | 120 | 230 | 400 | 660 | 1500 | 2400 | |
| PN63 | 52 | 133 | 120 | 230 | 400 | 660 | 1500 | 2400 | |
| 公稱尺寸 | NPS | 12 | 14 | 16 | 18 | 20 | 24 | 28 | 30 |
| DN | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 750 | |
| 壓力等級 | CL150 | 3900 | 5515 | 8440 | 11285 | 14092 | 20587 | - | 33700 |
| CL300 | 3510 | 4942 | 7596 | 10397 | 12965 | 18962 | - | 29600 | |
| CL600 | 2730 | 4217 | 6487 | 8874 | 11071 | 16188 | - | - | |
| PN6 | 5100 | 5800 | 9287 | 11400 | 14000 | 21600 | 30000 | 34000 | |
| PN10 | 5100 | 5800 | 9287 | 11400 | 14000 | 21600 | 30000 | 34000 | |
| PN16 | 5100 | 5800 | 9287 | 11400 | 14000 | 21600 | 30000 | 34000 | |
| PN25 | 3600 | 5500 | 7600 | 10300 | 13000 | 20200 | - | 28245 | |
| PN40 | 3600 | 5500 | 7600 | 10300 | 13000 | 20200 | - | 28245 | |
| PN63 | 3600 | 5500 | 7600 | 10300 | 13000 | 20200 | - | 28245 | |
| 公稱尺寸 | NPS | 32 | 36 | 40 | 42 | 48 | 54 | 56 | 60 |
| DN | 800 | 900 | 1000 | 1050 | 1200 | 1350 | 1400 | 1500 | |
| 壓力等級 | CL150 | - | 50470 | 64000 | 71100 | 95740 | 120750 | - | 147000 |
| CL300 | - | 42700 | - | 58100 | - | - | - | - | |
| CL600 | - | - | - | - | - | - | - | - | |
| PN6 | 41000 | 55500 | 8000 | - | - | - | - | - | |
| PN10 | 41000 | 55500 | 8000 | - | - | - | - | - | |
| PN16 | 41000 | 55500 | 8000 | - | - | - | - | - | |
| PN25 | - | 47160 | - | 64190 | 83840 | - | - | - | |
| PN40 | - | 47160 | - | 64190 | 83840 | - | - | - | |
| PN63 | - | 47160 | - | 64190 | 83840 | - | - | - |
