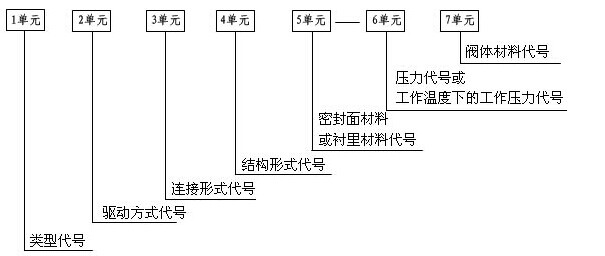

止回閥又稱為逆流閥、逆止閥、背壓閥和單向閥。止回閥是靠管路中的介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。止回閥型號的編制方法，主要是針對止回閥的附加功能、驅動方式、連接形式、結構形式、密封面材料、閥體材料和壓力的方法進行標示。
止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。
止回閥附加號：HH微阻緩閉止回閥、BH保溫止回閥、HQ滾球式止回閥；
止回閥類型：H代表止回閥；
| 傳動 方式 |
電磁動 | 電磁-液動 | 電-液動 | 蝸輪 | 正齒輪 | 傘齒輪 | 氣動 | 液動 | 氣-液動 | 電動 | 手柄 手輪 |
| 代號 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 無代號 |
安全閥、減壓閥、疏水閥、手輪直接連接閥桿操作結構形式的閥門，本代號省略，不表示；
對于氣動或液動機構操作的閥門：常開式用6K、7K表示；常閉式用6B、7B表示；
防爆電動裝置的閥門用9B表示。
| 連接方式 | 內螺紋 | 外螺紋 | 兩不同連接 | 法蘭 | 焊接 | 對夾 | 卡箍 | 卡套 |
| 代號 | 1 | 2 | 3 | 4 | 6 | 7 | 8 | 9 |
閥門結構形式用阿拉伯?dāng)?shù)字表示，按下表規定。
止回閥結構形式代號
| 結構形式 | 代號 | 結構形式 | 代號 | ||
| 升降式閥瓣 | 直通流道 | 1 | 旋啟式閥瓣 | 單瓣結構 | 4 |
| 立式結構 | 2 | 多瓣結構 | 5 | ||
| 角式流道 | 3 | 雙瓣結構 | 6 | ||
| 蝶形止回式 | 7 | ||||
| 材料 | 錫基軸 承合金 巴氏合金 |
搪 | 滲氮鋼 | 18-8系 不銹鋼 |
氟塑料 | 玻璃 | Cr13 不銹鋼 |
襯膠 | 蒙乃爾 合金 |
尼龍 塑料 |
滲硼鋼 | 襯鉛 | Mo2Ti 不銹鋼 |
塑料 | 銅合金 | 橡膠 | 硬質 合金 |
閥體 直接 加工 |
| 代號 | B | C | D | E | F | G | H | J | M | N | P | Q | R | S | T | X | Y | W |
當密封副的密封面材料不同時，以硬度低的材料代號表示。
PN1.0-32Mpa，10=1.0MPA表示壓力為十公斤，150LB-1500LB表示美標磅級壓力，5-63K表示日級壓力；
國標、美標、日標閥門公稱壓力、磅（Lb）、兆帕（Mpa）、巴、日標（K）級換算表。
表一：
| 壓力等級磅（Lb） 和兆帕（Mpa）換算表 | ||||||||||
| 磅級Class | 150 | 300 | 400 | 600 | 800 | 900 | 1500 | 2500 | 3500 | 4500 |
| 兆帕Mpa | 2.0MPa | 4.0MPa | 6.8MPa | 11.0MPa | 13.0MPa | 15.0MPa | 26.0MPa | 42.0MPa | 56.0MPa | |
表二：
| 壓力等級兆帕（Mpa）和巴換算表 | |||||
| 0.05(0.5) | 0.1(1.0) | 0.25(2.5) | 0.4(4.0) | 0.6(6.0) | 0.8(8.0) |
| 1.0(10.0) | 1.6(16.0) | 2.0(20.0) | 2.5(25.0) | 4.0(40.0) | 5.0(50.0) |
| 6.3(63.3) | 10.0(100.0) | 15.0(150.0) | 16.0(160.0) | 20.0(200.0) | 25.0(250.0) |
| 28.0(280.0) | 32.0(320.0) | 42.0(420.0) | 50.0(500.0) | 63.0(630.0) | 80.0(800.0) |
| 100.0(1000.0) | 125.0(1250.0) | 160.0(1600.0) | 200.0(2000.0) | 250.0(2500.0) | 335.0(3350.0) |
表三：
| 磅級（Lb）與日標（K）級和公稱壓力換算表 | |||||||
| 磅級（Lb） | 150 | 300 | 400 | 600 | 900 | 1500 | 2500 |
| K級 | 10 | 20 | 30 | 40 | 63 | 100 | / |
| 公稱壓力（MPa） | 2.0 | 5.0 | 6.8 | 10.0 | 15.0 | 25.0 | 42.0 |
灰鑄鐵底壓閥和鋼制中壓省略此項
舉例：Z543H-16C 傘齒輪傳動法蘭連接平板閘閥，公稱壓力1.6MPa，閥體材料為碳鋼
閥門閥體材質代號（表）
| 閥體材料 | 鈦及鈦合金 | 碳鋼 | Cr13系不銹鋼 | 鉻鉬鋼 | 可鍛鑄鐵 | 鋁合金 |
| 代號 | A | C | H | I | K | L |
| 閥體材料 | 球墨鑄鐵 | Mo2T系不銹鋼 | 塑料 | 銅及銅合金 | 18-8系不銹鋼 | 灰鑄鐵 |
| 代號 | Q | R | S | T | P | Z |
1、閥門閥體材料代號表
閥體材料代號（表）
| 序號 | 代號 | 閥體材料 |
| 1 | Z | 灰鑄鐵 |
| 2 | T | 銅及銅合金 |
| 3 | C | 碳鋼 |
| 4 | K | 可鍛鑄鐵 |
| 5 | Q | 球墨鑄鐵 |
| 6 | I | 鉻鉬鋼：1Cr5MO、ZG1Cr5 MO |
| 7 | P | 18-8系不銹鋼：Cr18Ni9Ti、ZG1Cr18Ni9Ti |
| 8 | R | 1Mo2T系不銹鋼：Cr18Ni12 MO2Ti、ZG1C12 MO2Ti |
| 9 | V | 鉻鉬釩鋼：12Cr1 MO1V、ZG12Cr1 MO1V |
| 10 | S | 塑料 |
| 11 | L | 鋁合金 |
| 12 | H | Cr13系不銹鋼 |
| 13 | A | 鈦及鈦合金 |
注：Pg≤16kgf/cm2的灰鑄鐵閥，Pg≥25kgf/cm2的碳鋼閥，省略本代號
2、閥門密封面或襯里材料代號
密封面或襯里材質代號（表）
| 序號 | 密封面或襯里材料 | 代號 |
| 1 | 銅合金 | T |
| 2 | 橡膠 | X |
| 3 | 尼龍塑料 | N |
| 4 | 氟塑料 | F |
| 5 | 錫基軸承合金（巴氏合金） | B |
| 6 | 合金鋼 | H |
| 7 | 滲氮鋼 | D |
| 8 | 硬質合金 | Y |
| 9 | 襯膠 | J |
| 10 | 襯鉛 | Q |
| 11 | 搪瓷 | C |
| 12 | 滲硼鋼 | P |
注：
1、由閥體直接加工的閥座密封材料代號用W表示。
2、當閥座和閥瓣（閥板）密封材料不同時，用低硬度材料代號表示（隔膜閥除外）。
H閥門類型：止回閥
4連接方式：法蘭
1結構形式：升降式
H密封材料：不銹鋼
16閥門壓力：1.6mpa=16公斤
P閥體材質：不銹鋼
