安全型常開電磁閥工作原理相關

了解常開電磁閥

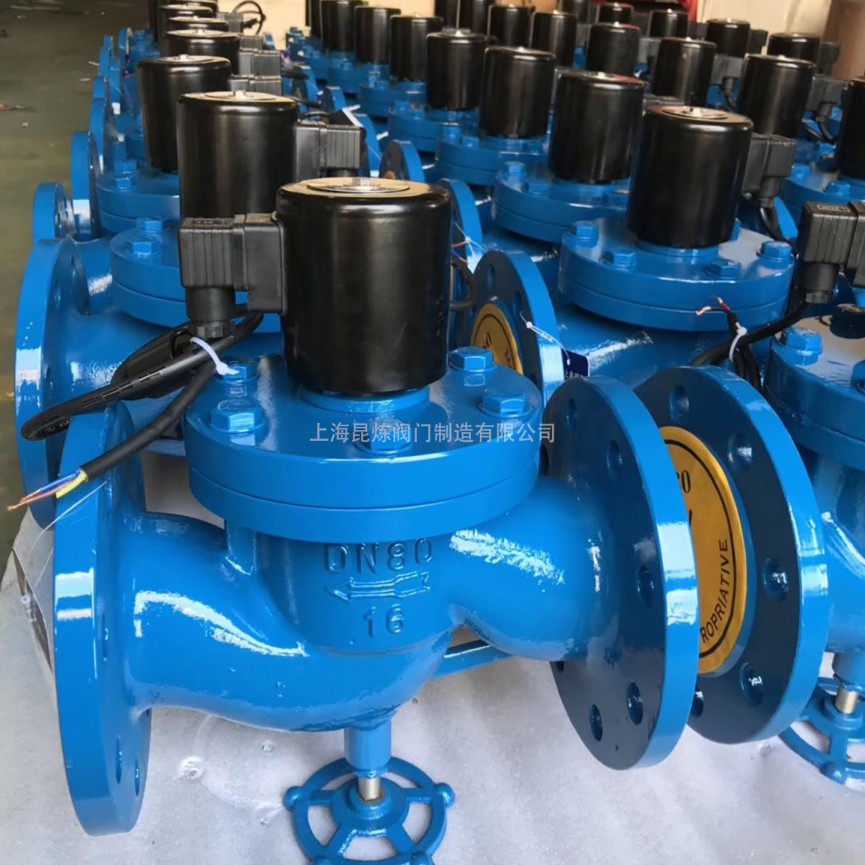

常開電磁閥（Normally Open Solenoid Valve）采用"失電保安全"的設計理念，在斷電狀態下自動保持開啟通路，是石油化工、電力能源等領域的安全控制元件。產品具備斷電自動開啟、復位的機制。

工作原理

1. 通電關閉機制

• 電磁力作用：線圈通電產生≥25N的電磁力
• 力平衡設計：

  作用力	標準值	補償措施
  電磁吸力	25-40N	雙線圈冗余
  彈簧預緊力	15-20N	預緊力可調
  介質壓力	≤10bar	壓力平衡閥芯

2. 斷電響應特性

• 開啟響應時間：
  • 標準型：≤50ms
  • 緊急型：≤20ms（帶液壓加速器）
• 保持機構：
  1. 主彈簧提供開啟力（20N±5%）
  2. 輔助彈簧防卡滯設計
  3. 自潤滑導向套

安全功能設計

1. 故障安全系統

2. 緊急操作功能

• 手動超馳裝置：
  • 機械解鎖旋鈕（旋轉90°應急開啟）
  • 可視位置指示
• 低功耗模式：
  • 保持功耗≤5W（DC24V）
  • 脈沖保持技術

性能參數

1. 電氣特性

2. 機械特性

• 循環壽命：
  • 常規工況：高
  • 高頻工況：較高
• 密封等級：
  1. 標準：ANSI Class IV
  2. 高要求：Class VI（零泄漏）

常見問題解答

Q1：如何確保斷電時快速開啟？

加速開啟方案：

Q2：電磁力不足導致無法關閉怎么辦？

故障排查流程：

1. 檢查電源電壓（≥85%額定）
2. 測量線圈電阻（±10%標稱值）
3. 測試實際電磁力（≥25N）：
   • 使用彈簧秤測量閥桿拉力
   • 標準測試距離2mm

Q3：如何實現低功耗保持？

節能技術對比：

維護保養規范

1. 定期檢測項目

2. 關鍵部件更換周期（視使用情況、環境因素而定）

• 主彈簧：1-3年
• 密封件：
  • NBR橡膠：1-3年
  • PTFE：1-5年

選型指南

1. 安全等級選擇：
   • SIL1：一般流程控制
   • SIL3：安全系統
2. 特殊功能配置：
   • 防爆要求：Ex d IIC T6
   • 低溫環境：-196℃專用型
