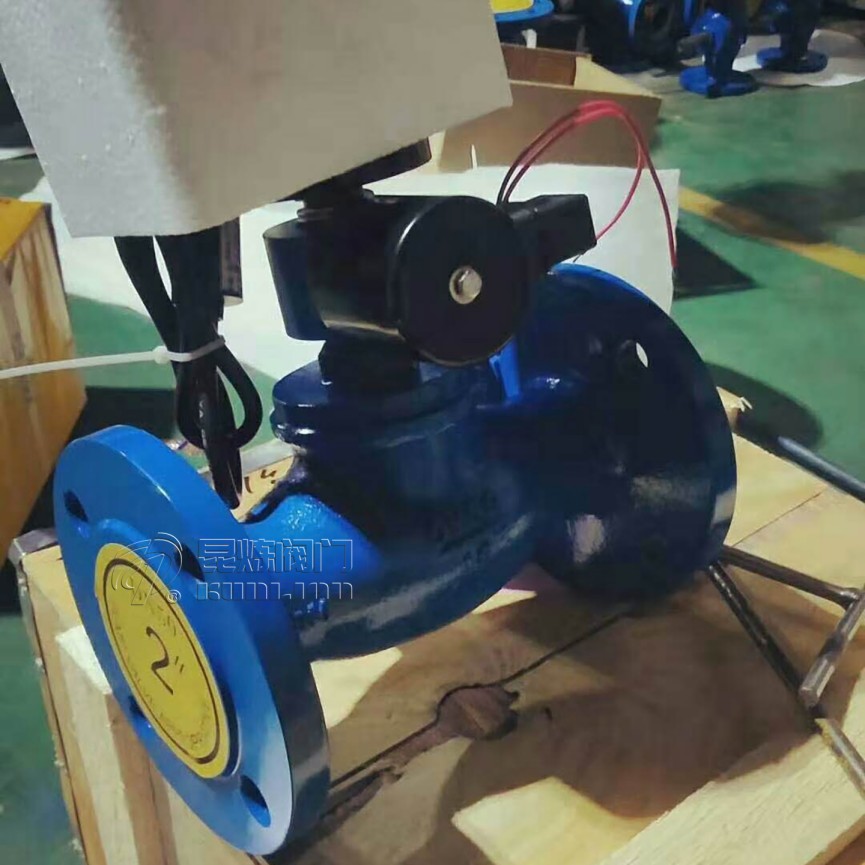

法蘭電磁閥性能參數 尺寸 規格

一、產品特性

法蘭電磁閥是工業管道系統中實現流體自動化控制的關鍵元件，通過法蘭連接方式確保密封性和承壓能力。適用于石油化工、電力能源、水處理等高壓、大口徑工況。

二、關鍵參數詳解

1. 法蘭通徑尺寸

• 標準規格：DN15~DN300（1/2"~12"）
• 選型建議：需匹配管道內徑，避免縮徑導致壓損

2. 法蘭壓力等級

3. 密封等級與耐壓能力

• 密封等級：ANSI B16.104 Class IV/V（無泄漏要求選Class VI）
• 閥體耐壓：可達PN40/Class600（特殊設計可達PN100）

4. 法蘭連接強度指標

• 螺栓規格：8.8級/10.9級高強度螺栓
• 墊片材質：
  • 常溫：丁腈橡膠(NBR)
  • 高溫：金屬纏繞墊(≤450℃)/石墨墊片(≤650℃)

三、安裝與維護要點

1. 法蘭接口尺寸標準

• 國標：GB/T 9119
• 美標：ANSI B16.5
• 德標：DIN 2576

2. 安裝扭矩參考

3. 介質溫度適應范圍

• 標準型：-20℃~180℃（NBR密封）
• 高溫型：-196℃~450℃（PTFE/金屬密封）

四、常見問題解答

Q1：如何防止法蘭接口泄漏？

A：關鍵控制點：

1. 法蘭密封面需Ra3.2以上光潔度
2. 螺栓按對角線順序分3次擰緊
3. 高溫工況需熱態二次緊固

Q2：PN16法蘭能否用在Class300系統？

A：不可以！PN16≈Class150，需選擇PN40法蘭才能匹配Class300壓力等級。

Q3：安裝后電磁閥振動過大怎么辦？

A：排查步驟：

• 檢查管道支撐間距是否符合ASME B31.3標準
• 確認法蘭螺栓預緊力均勻（使用扭矩扳手）
• 介質脈動較大時加裝緩沖罐

五、選型速查表

注：特殊工況需提供介質成分、溫度曲線等參數進行定制化選型
