不同標準的鑄鋼電磁閥規范
更新時間：2025-4-12 信息來源：不同標準的鑄鋼電磁閥規范

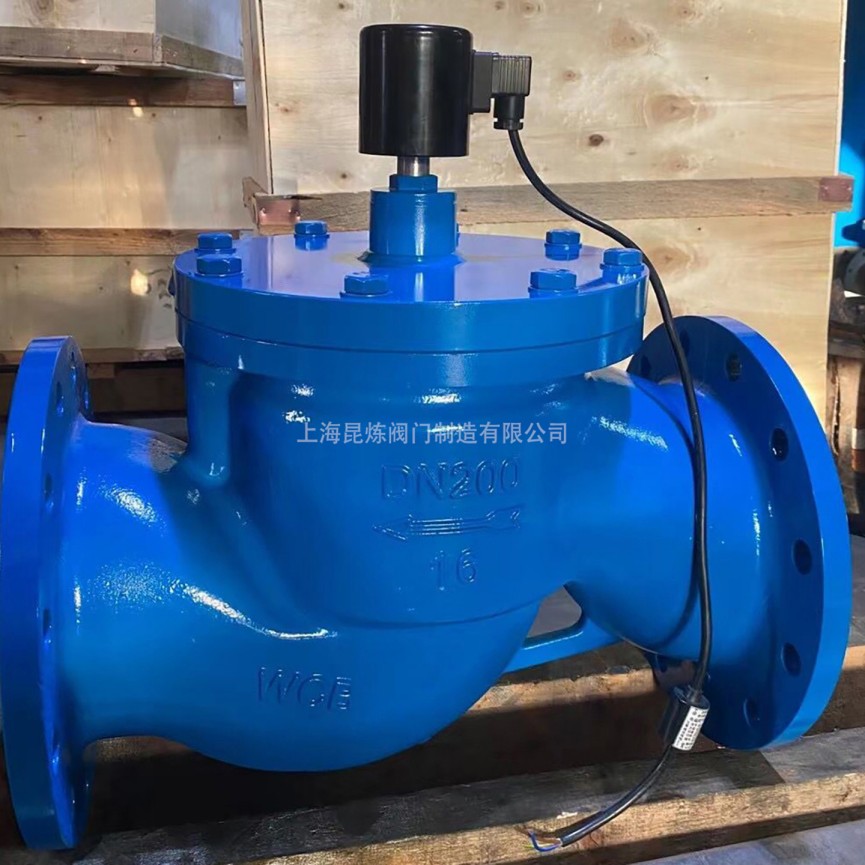

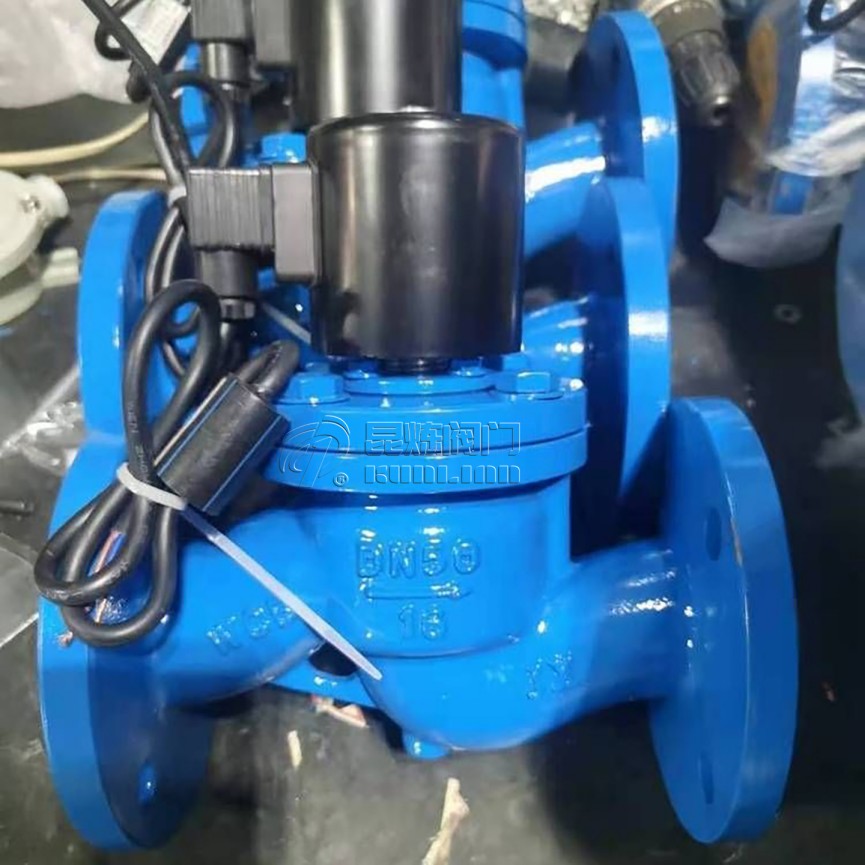

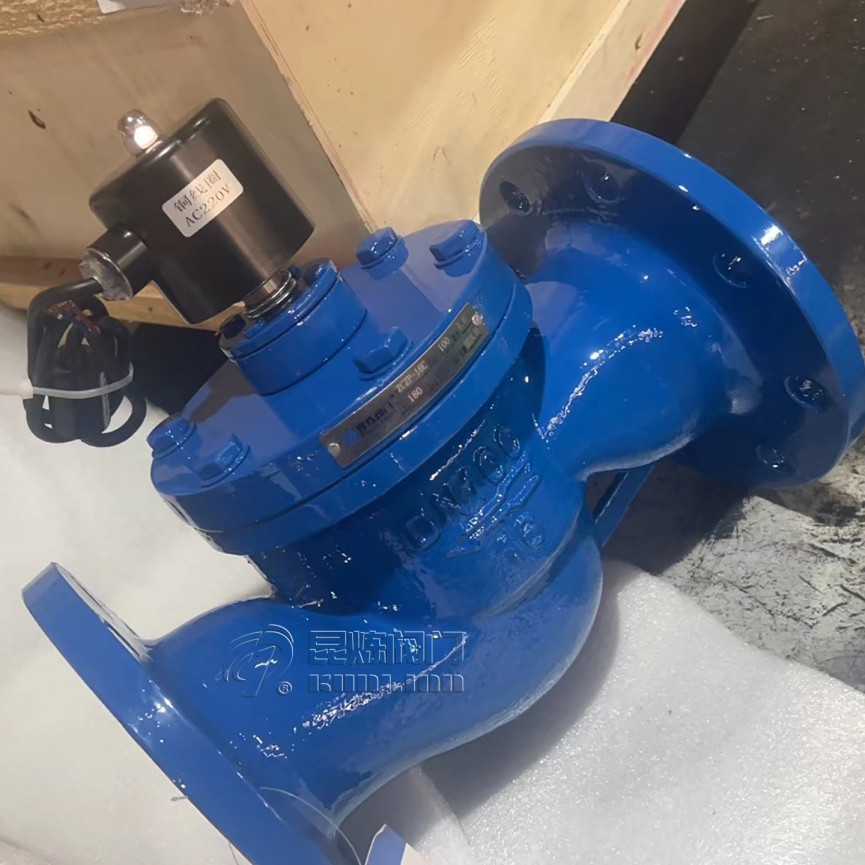

本系列鑄鋼電磁閥采用WCB，別稱Q235B/20#鋼閥體，產品標準有API、ANSI、DIN、GB等，是石油化工、電力系統等工況常用的管道開關閥門。
標準
| 標準體系 |
內容 |
適用領域 |
| API 6D |
管線閥門規范 |
石油天然氣輸送 |
| ANSI B16.34 |
閥門壓力-溫度等級 |
美標工業系統 |
| DIN EN 12266 |
閥門試驗標準 |
歐標工業設備 |
| GB/T 12224 |
鋼制閥門通用要求 |
國內工業項目 |
防爆與環保
ATEX防爆關鍵參數
| 等級 |
溫度組別 |
防護類型 |
| II 2G Ex db IIC T6 |
T1-T6 |
隔爆型 |
| II 2D Ex tb IIIC T80℃ |
T80℃ |
粉塵防爆 |
RoHS環保
| 危險物質 |
限值(mg/kg) |
檢測方法 |
| 鉛(Pb) |
≤1000 |
IEC 62321 |
| 鎘(Cd) |
≤100 |
IEC 62321 |
多標準參數對照
壓力-溫度等級對照表
| 標準 |
PN16 |
Class150 |
PN40 |
| ANSI |
- |
20℃時1.9MPa |
- |
| DIN |
16bar |
- |
40bar |
接口尺寸差異
| 通徑 |
ANSI法蘭 |
DIN法蘭 |
| DN50 |
152 |
145 |
| DN100 |
216 |
210 |
常見問題解答
Q1：如何選擇適合不同標準體系的閥門？
選型建議：
- 石油項目：可選擇API 6D+ANSI組合
- 歐標項目：符合DIN EN標準
- 國內項目：GB/T為基礎，根據設計要求補充
Q2：ATEX防爆閥與普通防爆閥的區別？
| 對比項 |
ATEX |
普通防爆 |
| 范圍 |
歐標需要 |
國內視情況而定 |
| 溫度組別 |
T1-T6細分 |
粗分等級 |
Q3：RoHS對密封材料的影響？
材料替代方案：
- 不能用含鎘穩定劑，改用鈣鋅穩定劑
- 含鉛填料替換為石墨復合材料
- 橡膠密封件采用無鹵配方
聲明：以上文章《不同標準的鑄鋼電磁閥規范》或資料部分源自網絡。其中摘錄的內容以共享、參考為目的，不存在任何商業考慮。如有侵權，請與本站聯系，本站確認后將立即撤下。謝謝您的理解與支持！
