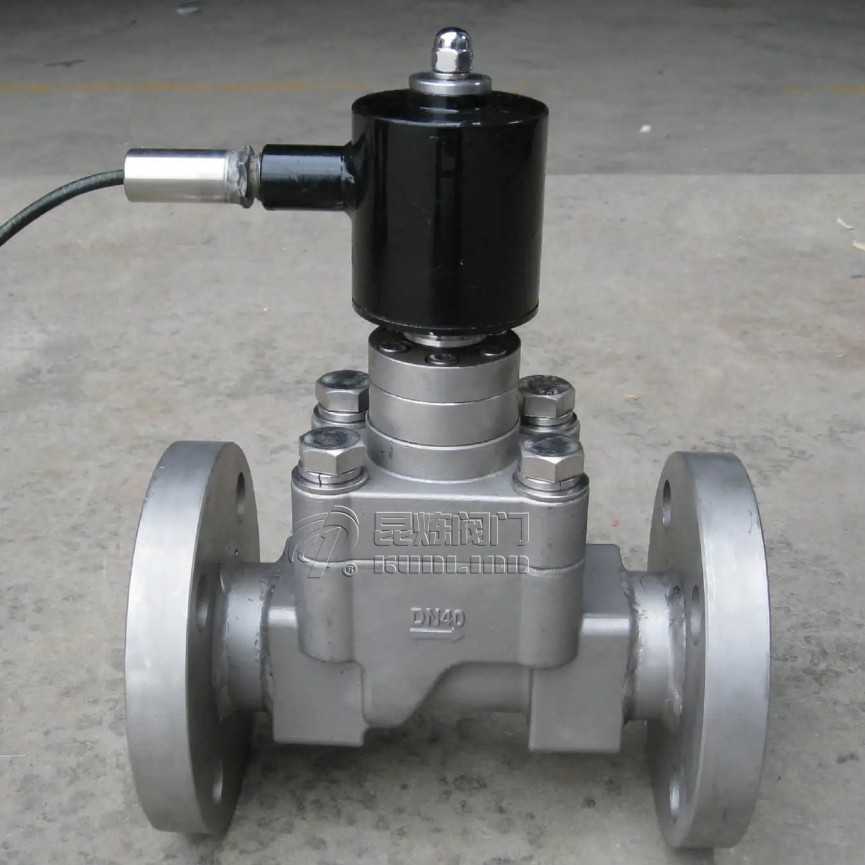

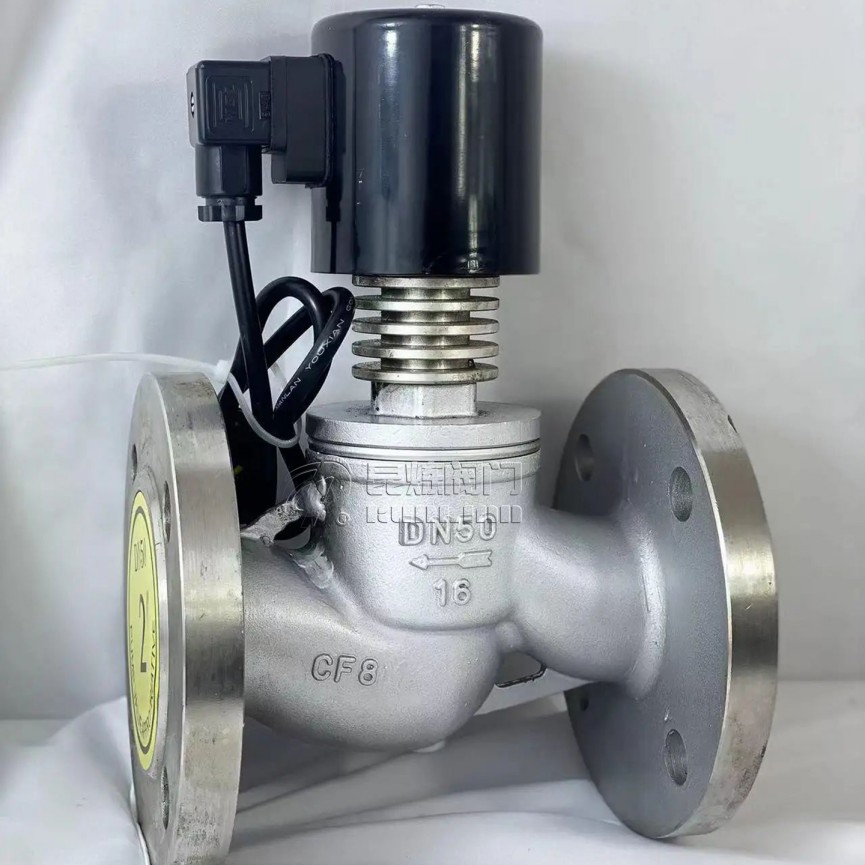

了解法蘭電磁閥

1. 按壓力等級

• 低壓系列：PN10-PN16（水處理、空調系統）
• 中壓系列：PN25-PN40（石油化工、電力）
• 高壓系列：PN63-PN300（油氣管道、特殊系統）

2. 按結構形式

1. 安裝規范

1. 法蘭對中：偏差≤0.2mm/m
2. 螺栓緊固：十字交叉順序，扭矩值見下表
3. 密封墊片：根據介質溫度壓力選擇材質

2. 維護周期

• 日常檢查：每周檢查法蘭泄漏情況
• 定期維護：
  • 密封面檢查：每6個月
  • 螺栓復緊：每12個月

Q1：如何選擇適合的法蘭密封面形式？

Q2：大口徑法蘭閥安裝有哪些特殊要求？

關鍵控制點：

1. 支撐加固：DN≥300需獨立支撐架
2. 吊裝規范：使用專用吊耳，禁止直接吊閥體
3. 法蘭對中：采用激光對中儀，偏差≤1mm

Q3：高壓法蘭連接如何確保密封穩定性？

實施步驟：

1. 表面處理：法蘭密封面Ra≤3.2μm
2. 墊片選擇：
   • ≤300℃：石墨纏繞墊
   • >300℃：金屬齒形墊
3. 緊固程序：分3階段按30%-70%-100%扭矩緊固
