導流過濾器

導流過濾器又稱為擴散過濾器、泵入口過濾器。用于直接安裝在泵的吸入端，具有過濾設置能攔截雜物；平直的整流板能夠為泵提供的水流，減少亂流對泵的沖擊和侵蝕，節省了泵的入口導流管，可減少安裝空間，具有取代90°彎管、其它過濾器及整流管的功能。濾網，濾罩和整流板可拆換，易于清洗。

導流過濾器自身可擴散流向，降低管道內的流速，在流動過程中又可適當的降低流速，也可通過內部導向板使流體分散并均勻的分布流速，保障了泵穩定的運轉。

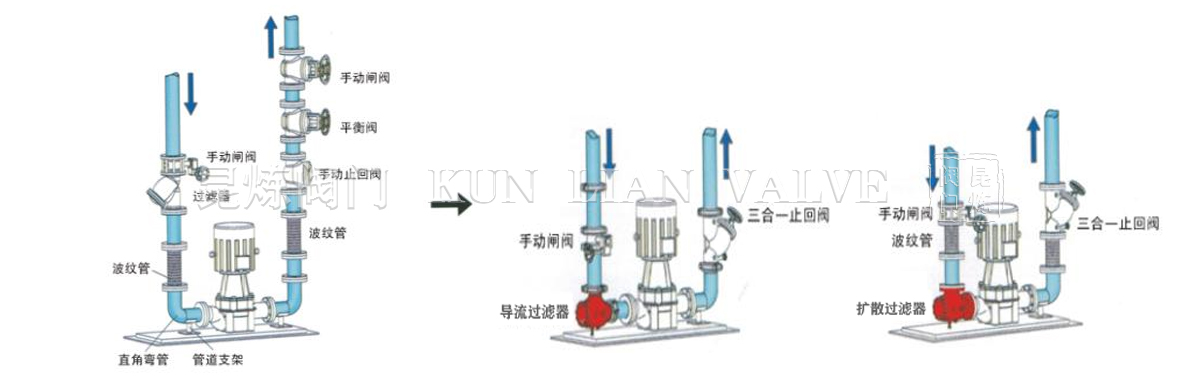

導流過濾器安裝對比示意圖

通過安裝前跟安裝后，可以發現，安裝后縮短入口管道，減輕泵的負重，采用法蘭連接，減少人工，縮短工程時間，減少安裝空間。

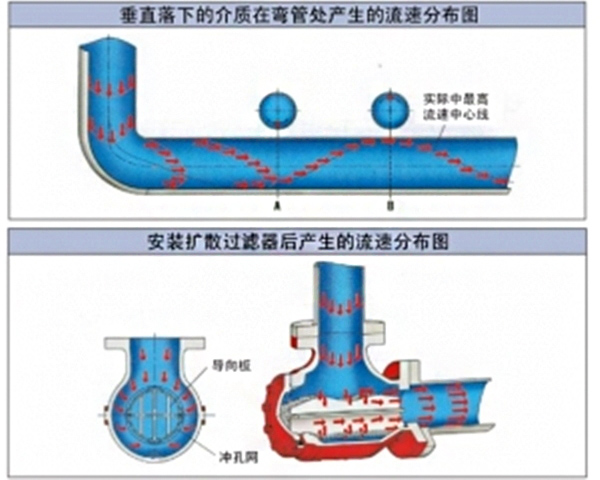

導流過濾器流體流速分布圖對比

在A、B點變化較大的流體管道上，產生不規則的流速被泵吸入，產生可變的重負荷，出現震動和氣穴與噪音并影響泵的使用壽命。安裝導流過濾器可降低管道內的流速，而并不影響管道的流量，通過內部的導流板均勻的分布流速，以使泵的運行穩定。

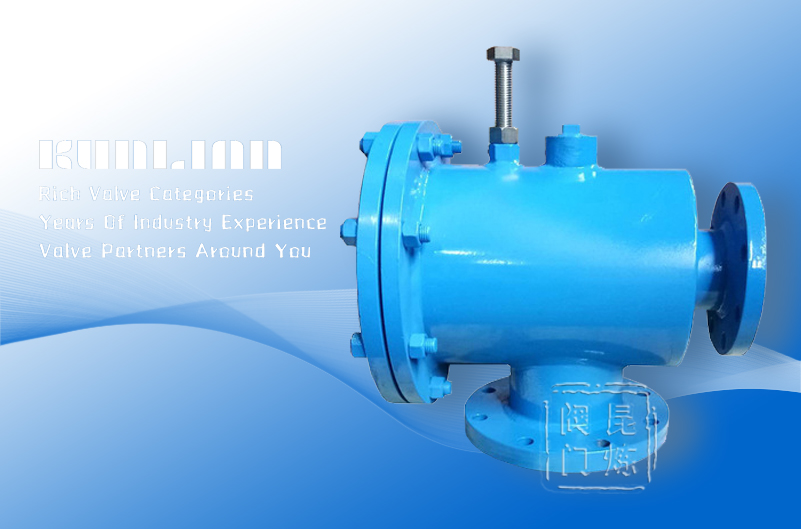

導流過濾器外型上看起來像殼體與盲板兩個部件組成，進、出口法蘭是焊接在殼體上的，通常盲板用的是螺絲鎖緊固定的。導流過濾器這個盲板是用于清洗雜質時，打開盲板進行清洗操作。

導流過濾器特點

導流過濾器直接安裝在泵的入口處，起到導流作用，能夠為泵提供平衡的水流，保護泵的葉片，具有穩定水流，提高水泵效率，延長水泵使用的功能。

1、擴散過濾器里面濾網由過濾面積大的不銹鋼板沖孔網制作的；

2、過濾器內部設置有特殊導流板能穩流。從而保護泵葉子，防止產生水漩渦現象；

3、過濾器體上可安裝壓力表，進口與出口短管上設置。

4、根據需要可另配置一個過濾網，方便可交替使用。

5、根據現場要求，可用支腿來調節擴散過濾器的安裝高度。

6、根據需求過濾器內部可設置磁鐵來過濾鐵粉，從而保護下游設備。

7、擴散過濾器閥體上設有排泄塞，方便清理排污。

8、擴散過濾器安裝簡便，特別是安裝在泵口，管道需要拐角，直接用擴散過濾器就可以了，不用安裝彎頭了。

9、過濾器內外可噴涂防腐涂料。

10、濾網可拆卸，容易清洗。

在工程現場有時會出現安裝過濾器的管道需要做變徑的情況，這時候可以在泵口裝個導流過濾器，可以直接要求做加工訂制，進口與出口法蘭口徑做不一樣大小。大口徑變小口徑，還是小口徑變大口徑都可以實現。通常是大口徑變小口徑，大口徑是進口，小口徑是出口。
