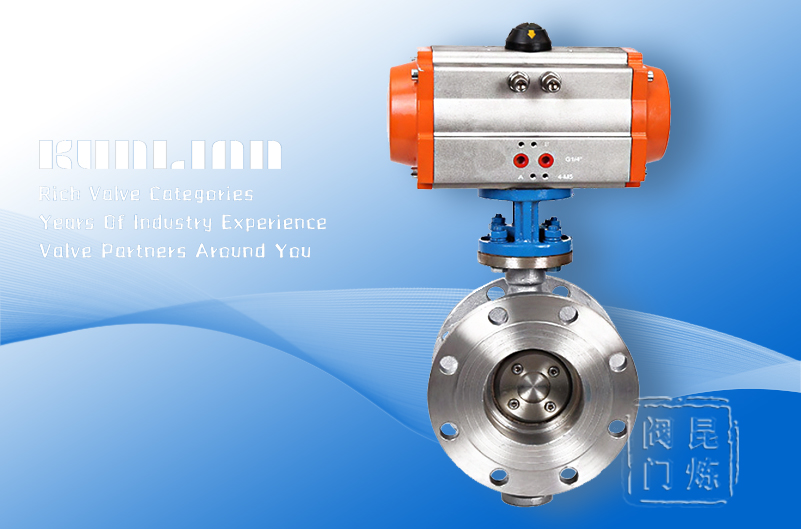

氣動蝶閥是由氣動執行器和蝶閥組成。氣動蝶閥是用隨閥桿轉動的圓形蝶板做啟閉性，以實現啟用動作的氣動閥門主要做截?cái)嚅y使用，亦可設計成具有調節或段閥兼調節的功能，目前蝶閥在低壓大中口徑管道上的使用越來越多。
氣動蝶閥的主要優點，結構簡單，體積小重量輕，造價低，安裝在高空暗道，經過二位五通電磁閥控制操作方便，也可調節流量介質。流體阻力較小，中大口徑的氣動蝶閥全開時流通面積較大，啟閉快省力，碟扳旋轉90角度可完成啟閉，由于轉軸兩側蝶板手介質作用力接近相等，而產生的轉矩方向相反，因而啟閉力矩較小，低壓下可實現良好的密封，蝶閥密封材料有丁晴橡膠、氟橡膠，食用橡膠，襯四氟故密封性能良好，其中硬密封蝶閥為軟硬層疊式金屬片具有金屬硬密封和彈性密封的重優點，在低溫情況下均具有優良的密封性能。
氣動蝶閥是用隨閥柑轉動的圓形蝶板做啟閉性,以實現啟用動作的氣動閥門主要做截?cái)嚅y使用,亦可設計成具有調節或段閥兼調節的功能，蝶閥在低壓大中口徑管道上的使用越來越多。
氣動蝶閥是一種使用壓縮空氣來操作的控制元件，其響應迅速的特性使其適用于快速切斷流體流動或進行流量調節。特別是在易燃易爆環境中，由于氣動蝶閥主要依賴氣源作為能源，因此它們具備可靠的實際應用。氣動蝶閥可用于管理氣體、液體、油品以及不同的腐蝕性介質。
氣動蝶閥廠里常見的氣動蝶閥密封結構形式有：?jiǎn)纹拿芊�、雙偏心密封、變偏心密封等，氣動蝶閥的獨特之處在于安裝蝶板的閥桿軸是一個三段軸式結構，此三段軸式閥桿兩段軸段同心，而中心段軸中心線與兩端軸線偏離一個中心距，蝶板就安裝在中間軸段上。
氣動蝶閥的種類很多，并且有多種分類方法，按結構型式分∶中心密封氣動蝶閥、單偏心密封氣動蝶閥、雙偏心密封氣動蝶閥、三偏心密封氣動蝶閥。
