刀型閘閥參數范圍

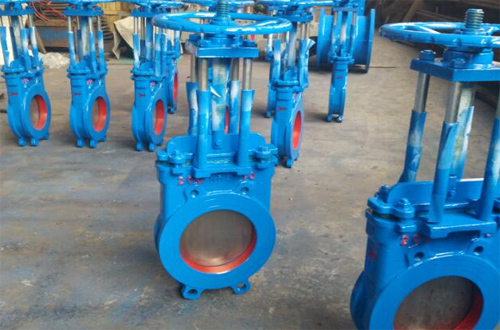

刀型閘閥是有著刀型斜切口平板閥板底的一種閥門，其有著截斷管道流體的作用，使刀型閘閥在關閉的時候不會受到介質的阻塞。這款閥一般用于紙漿輸送、煤灰輸送、化工原料管道、污水管道、食品管道等流體的流通，作開關作用。

刀型閘閥標準

設計制造標準：JB/T 8691-1998、MSS--SP-81

結構長度標準：GB/T15188.2-94、MSS-SP-81

法蘭連接標準：GB/T9113.1-2000、JB/T 79-94、JIS 10K、ANSIB16.5 150Lb、EN1092（DIN、BS、NF）PN10 PN16

刀型閘閥材質

閥體材質：Q235、Q345、16Mn、鑄鋼（WCB）、不銹鋼（CF8、CF8M、CF3M、310S、2520）

密封材料：橡膠（NBR、EPDM）、四氟（VITON、PTFE）、聚氨酯（PU）、不銹鋼（Cr13、304、316L）、硬質合金（STL、K20、YG8）、工程陶瓷（AL203）

刀型閘閥結構

密封結構：單向密封、雙向密封

刀型閘閥結構：明桿或暗桿、穿透或雙開

刀型閘閥形式

支架形式：三角式、四柱式、鋼板式、暗板式

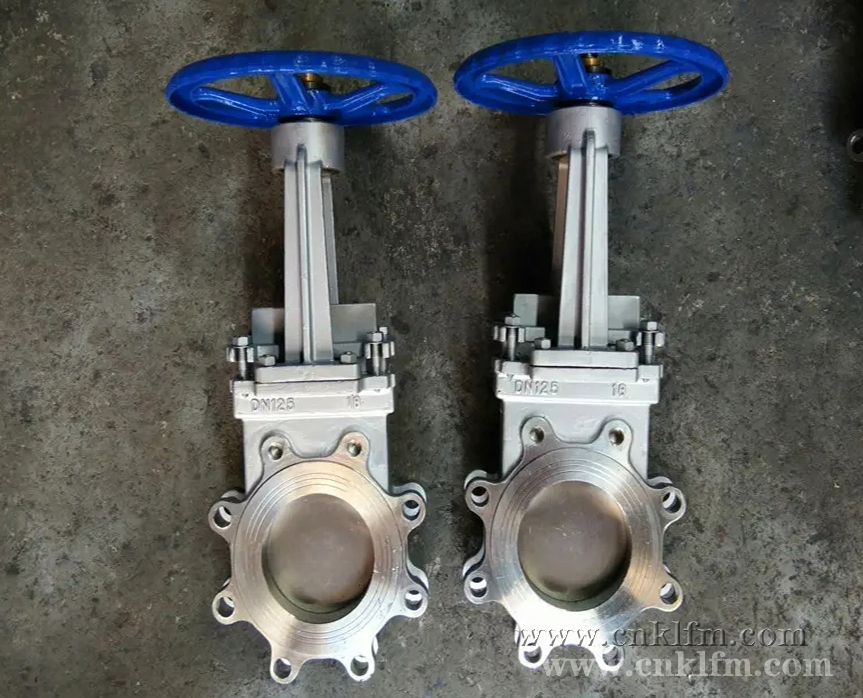

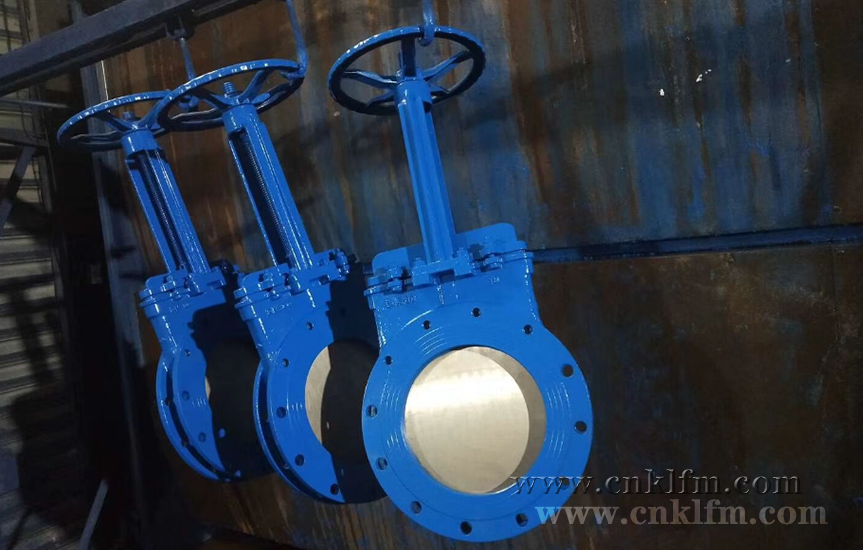

連接形式：圓法蘭、凸緣式法蘭（梅花式）、支耳式（對夾式）

刀型閘閥通徑、溫度、壓力

公稱通徑：DN50~DN2000、NPS 2”～80”（可根據客戶需求定制特殊口徑刀型閘閥）

工作溫度：-40℃~1000℃（具體選型的溫度間為準）

公稱壓力：DN50~600（0.5Mpa、1.0Mpa、1.6Mpa、2.5Mpa、10K、150Lb）、DN700~1200（0.25Mpa、0.6Mpa、1.0Mpa）、DN1400~DN2000

刀型閘閥執行機構

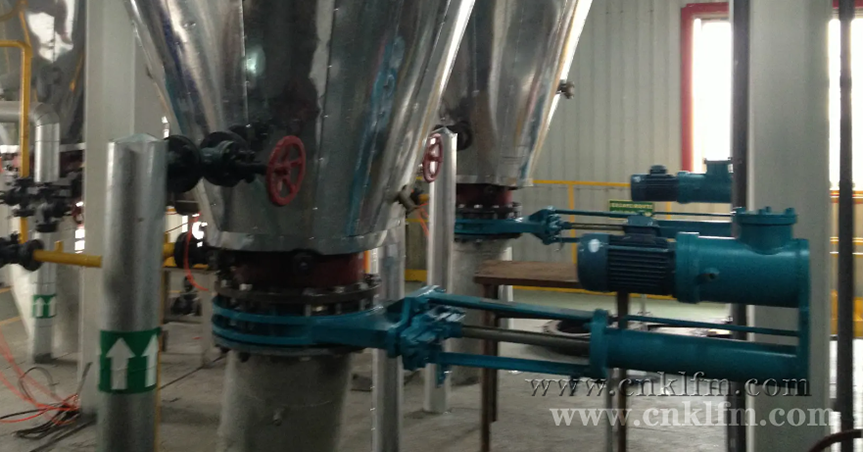

執行機構：手輪（DN50-DN600）、氣動執行器（DN50-DN1000）、手氣動執行器（DN50-DN600）、電動執行器（DN50-DN2000）、液動執行器（DN50-DN2000）、電液動執行器（DN50-DN2000）、鏈輪和鏈條（DN50-DN2000）、傘齒輪執行器（DN50-DN2000）
