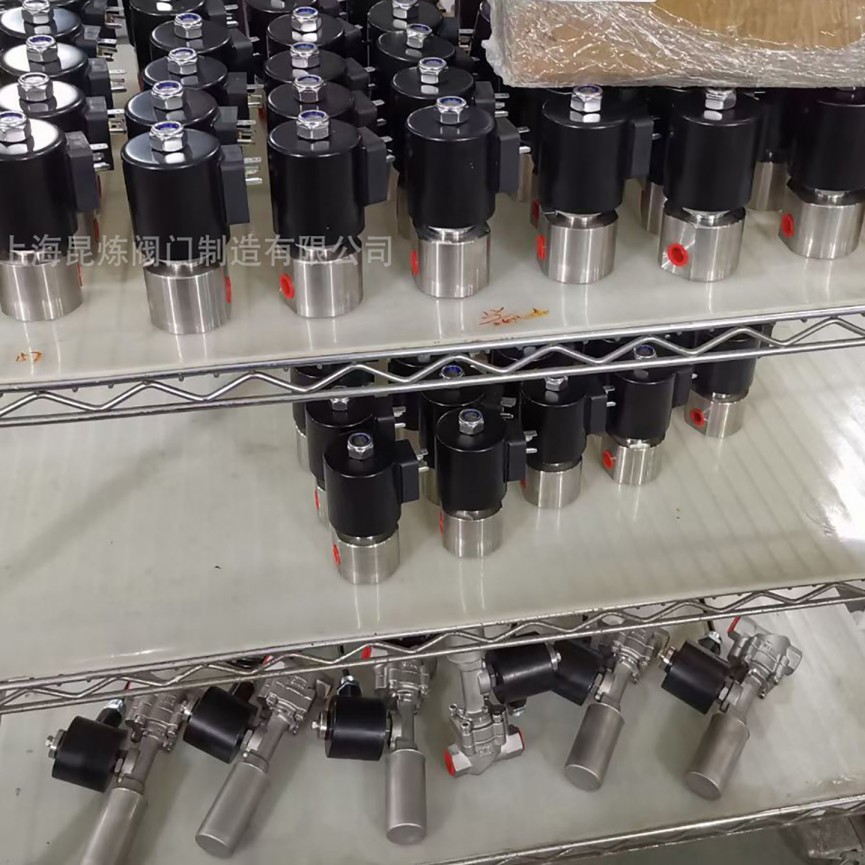

螺紋電磁閥內部結構特點

核心結構特點

1. 螺紋密封結構

• 密封形式：
  • 錐管螺紋密封（NPT/BSPT）
  • 平行螺紋+密封墊（BSPP）
  • 金屬對金屬密封
• 密封材料：PTFE密封帶、液態密封膠、銅墊片

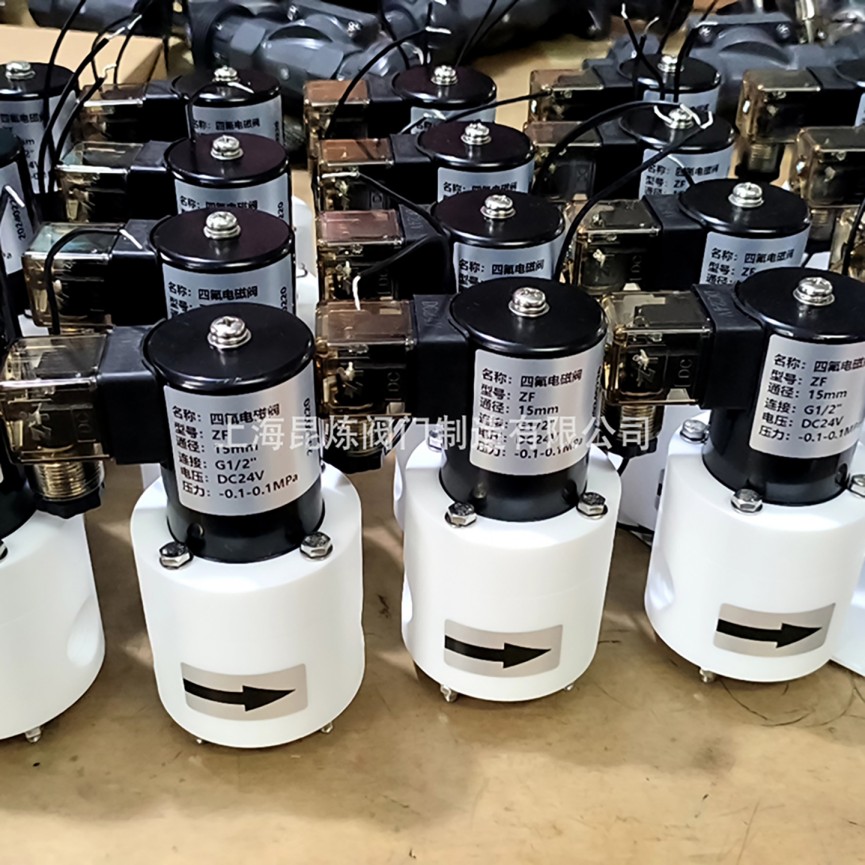

2. 螺紋連接標準

3. 閥體結構設計

• 緊湊型設計：軸向長度縮短30%
• 流道優化：壓力損失降低20%
• 模塊化組裝：便于維護更換

關鍵技術解析

1. 螺紋防松設計

• 機械防松：
  • 雙螺母鎖緊
  • 彈性墊圈
  • 開口銷固定
• 化學防松：螺紋鎖固膠

2. 防漏技術方案

3. 連接方式對比

• 直通式結構：流阻小，壓降低
• 角式結構：節省安裝空間
• 快速連接：卡套式接頭，安裝效率提升一半

技術參數對比

常見問題解答

Q1：如何正確選擇螺紋密封材料？

選型指南：

1. 水/空氣系統：PTFE生料帶（3-5層）
2. 油類介質：液態密封膠（耐油型）
3. 高溫工況：石墨復合密封帶

Q2：螺紋連接處出現滲漏如何處理？

解決方案：

Q3：直通式與角式結構如何選擇？

選擇建議：

• 直通式適用：
  • 要求低壓損的場合
  • 直線管道布置
• 角式適用：
  • 空間受限的安裝位置
  • 需要改變介質流向

安裝維護指南

安裝規范

• 螺紋旋入深度≥1.5倍公稱直徑
• 禁止使用管鉗直接夾持閥體
• 安裝后需進行壓力測試

維護要點
