FT14螺紋單座杠桿浮球式疏水閥

FT14螺紋單座杠桿浮球式疏水閥是依據閥內蒸汽跟閥內凝結水之間的密度差，通過閥內凝聚的或進入的凝結水液位高度的變化，使浮球做升降運動來帶動閥瓣的開啟或者關閉，達到阻氣排水的工作目的。螺紋單座杠桿浮球式疏水閥排水量持續、保證熱傳遞，在閥內的冷凝水重或輕的負荷下工作都比較有效率。較于常見的是安裝在化工單位的低中壓換熱設備及管網，適用于不積液、大排液量、帶自動溫度控制排水裝置的管道使用工況。當設備剛開始啟動的時候，疏水閥整體溫度是涼的，內置的膜盒感溫元件處于收縮的狀態，因此閥口開放能連續排放出管前的初始空氣來實現啟動。當管前冷凝水進入到疏水閥的時候，閥內上方的空氣從排氣口位置排出，連動的杠桿浮球隨著冷凝水的液位上升而上升，閥座設計能使閥內的冷凝水從下方的排水口位置排出。當入口端蒸汽跟熱凝水進入到疏水閥的時候，內置的膜盒內感溫液體因為受熱而開始膨脹起來，帶動閥片運動來關閉排氣口，連動的杠桿浮球隨著凝結水液位高度情況調節排水口，當液位達到開閥位置的時候會排出熱凝水。當凝結水不在進入到疏水閥的時候，連動的杠桿浮球隨著液位高度的下降會關閉排水口，因為排水口位置一直在凝結水液位高度以下，所以形成水封沒有蒸汽泄露。

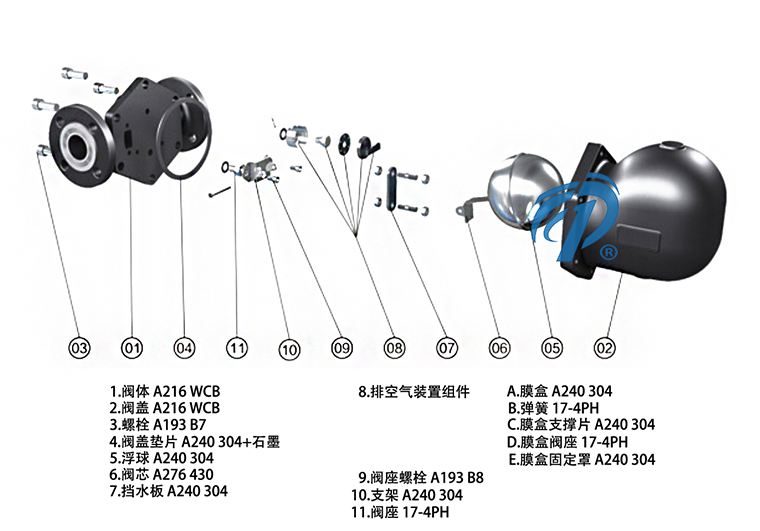

FT14螺紋單座杠桿浮球式疏水閥產品零件圖

FT14螺紋單座杠桿浮球式疏水閥連接方式

FT14螺紋單座杠桿浮球式疏水閥材質

FT14螺紋單座杠桿浮球式疏水閥標準

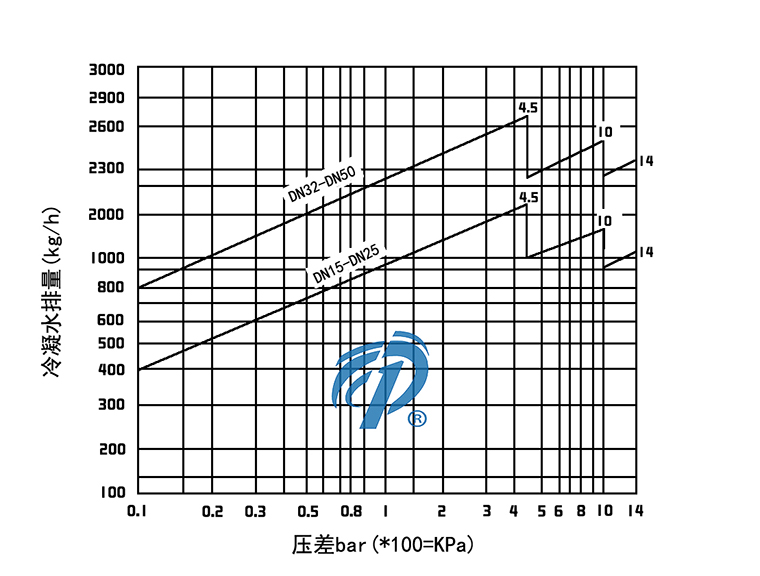

FT14螺紋單座杠桿浮球式疏水閥排水量圖

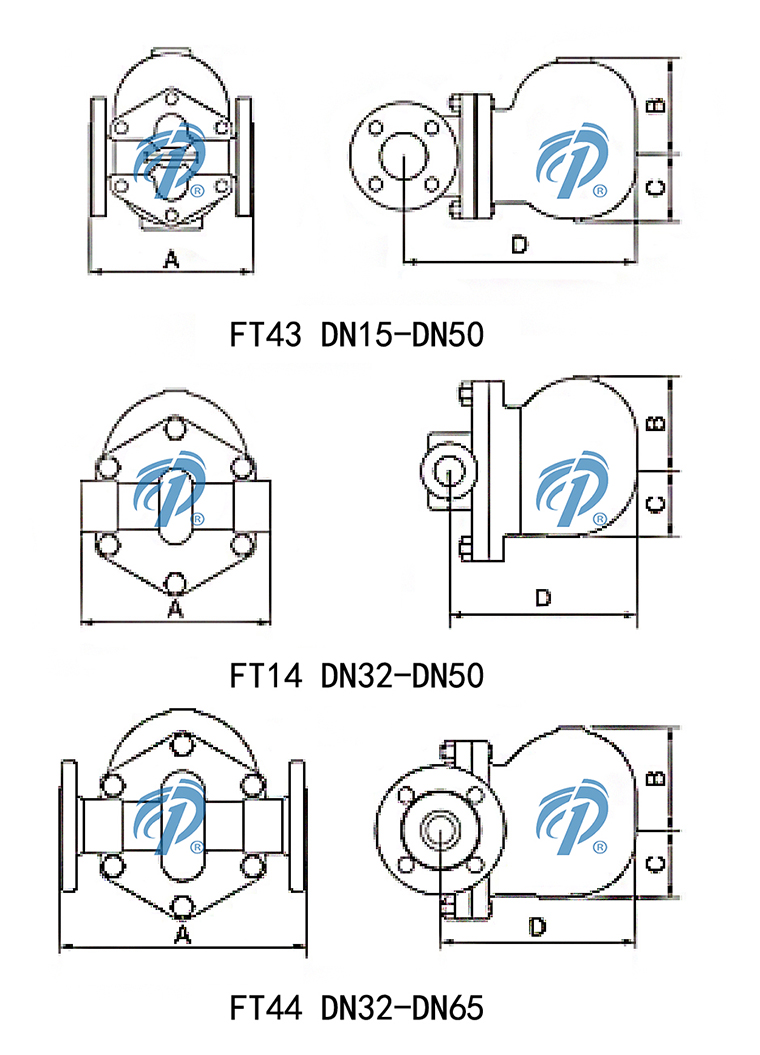

FT14螺紋單座杠桿浮球式疏水閥結構圖

FT14螺紋單座杠桿浮球式疏水閥尺寸表（單位：mm）

FT43疏水閥

FT44疏水閥

FT14螺紋單座杠桿浮球式疏水閥故障診斷及處理方法

FT14螺紋單座杠桿浮球式疏水閥安裝

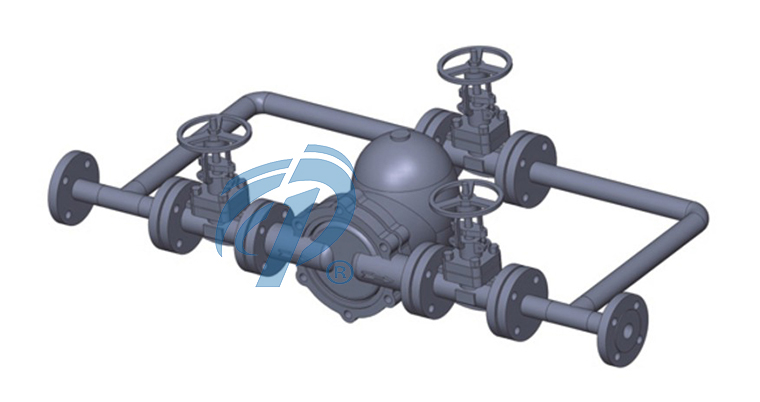

1、設計時，管道上請預留旁通支管，并在閥前跟閥后的位置安裝開關閥：如球閥、截止閥等，方便在以后可以不停車維護。

2、安裝時，疏水閥周圍請預留100mm左右的空間大小，以及清理閥蓋跟正上方的障礙物，方便以后的維護工作。

3、使用時，請在管道吹掃前預先隔斷疏水閥。

4、故障時，疏水閥漏氣或者不排液現象，請聯系我司售后服務，以便及時排疑解難。
