本標準規定了石油氣體管道防爆阻火器（以下簡稱阻火器）的技術要求和阻火性能試驗方法。
本標準規定的阻火器適用于阻止管端回火焰通過阻火器向管道來氣方向傳播。根據阻止回火火焰的傳播速度范圍可分：
a、阻爆燃型阻火器；
b、阻爆轟型阻火器。
GB1336 防爆電氣設備制造檢驗規程
GB979 碳素鋼鑄件分類及技術條件
GB9112 鋼制管法蘭類型
GB/T13306 標牌
JB2759 機電產品包裝通用技術條件
3.1 防爆管道阻火器性能
3.1.1 阻火器殼體強度應能承受1.5倍于設計壓力的水壓試驗，無滲漏。
3.1.2 阻火器組裝后應能承受設計壓力的嚴密性液壓試驗，無滲漏。
3.1.3 阻爆燃型阻火器須經受阻爆燃試驗，須阻止亞音速火焰通過。
3.1.4 阻爆轟型阻火器須經受阻爆燃試驗，須阻止超音速火焰通過。
3.2 材料
3.2.1 阻火器殼體應采用碳素鋼，其性能應符合GB979規定，也可采用其他等效材料。
3.2.2 阻火層須選用在使用條件下耐腐蝕的不銹鋼材料。
3.2.3 阻火層內連接處的墊片應采用不燃材料。
3.3 連接型式
3.3.1 阻火器的連接型式為法蘭連接。
3.3.2 阻火器連接法蘭應符合GB9112規定。
3.3.3 阻火器殼體上連接部分隔爆接合面的間隙要求應符合GB1336規定。
4.1 水壓試驗
4.1.1 水壓試驗須使用兩個量程相同并經過校正的壓力表，其不低于1.5級，表的滿刻度值為最大測壓力的1.5～2倍。
4.1.2 阻火器殼體在進行水壓試驗時，升壓應緩慢，達到試驗壓力后，歷時不小于10min，其結果應符合3.1.1規定。

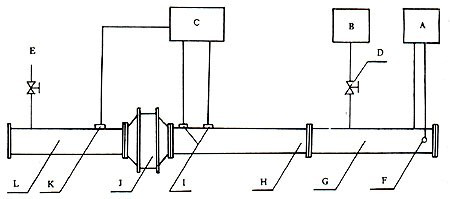

A－電火花引爆器；
B－配氣系統；
C－測量系統；
D－真空閥；
E－出氣管；
F－點火電極；
G－引爆管段；
H－火焰加速管段；
I－傳感器；
J－被測試阻火器；
K－火焰探測器；
L－觀察管段；
