氣動偏心半球閥是一種采用三維偏心設計的高性能控制閥門，通過氣動執行機構驅動實現快速啟閉動作。該產品結合偏心結構、金屬硬密封和補償量設計等特點，具有良好密封、耐高壓高溫、耐磨耐腐蝕等特點。

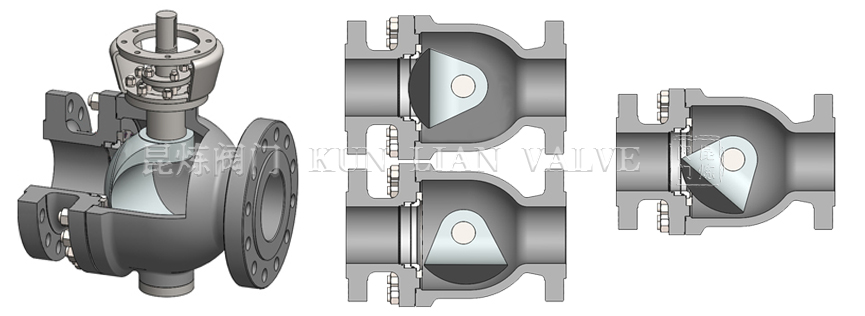

| 三維偏心設計 |
軸向偏心：閥桿軸線與閥體通道軸線偏移 徑向偏心：閥芯中心與閥桿中心偏移 角度偏心：密封面與通道軸線成特定夾角 |
| 金屬硬密封系統 |
特殊合金密封面，硬度HRC60以上 補償量設計自動補償密封面磨損 側裝式結構便于維護和更換 |

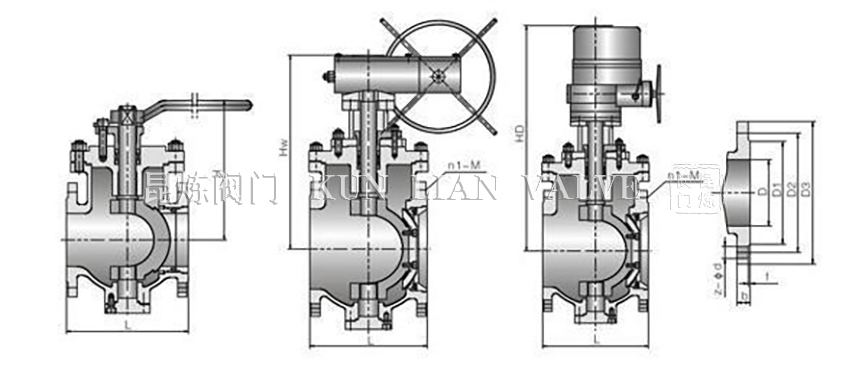

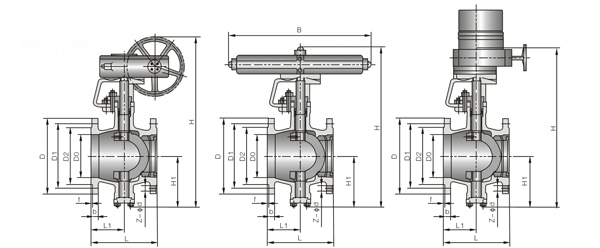

| 閥體結構 |
藏球室結構優化流體通道 法蘭連接標準接口 低流阻設計，流阻系數小 |
| 性能指標 | 參數 | 性能指標 | 參數 |
|---|---|---|---|
| 密封等級 | ANSI B16.104 VI級 | 工作溫度 | -40℃～550℃ |
| 工作壓力 | PN16-PN100 | 響應時間 | 0.5-3秒 |
| 防火標準 | API 607/API 6FA | 耐腐蝕性 | 腐蝕速率低 |
三維偏心設計使閥門啟閉過程中閥瓣脫離密封面，實現無摩擦接觸降低扭矩，延長使用壽命。
采用特殊合金密封面，配合精密研磨工藝，表面粗糙度小，確保密封面貼合實現密封。
根據閥門尺寸和工況壓力選擇，DN50以下可選用單作用彈簧復位型，DN50以上可選用雙作用型，供氣壓力通常0.4-0.7MPa。
內置碟形彈簧組件，當密封面磨損時自動補償，保持恒定密封比壓，無需人工調節。
